JR矩形金屬軟管的型號

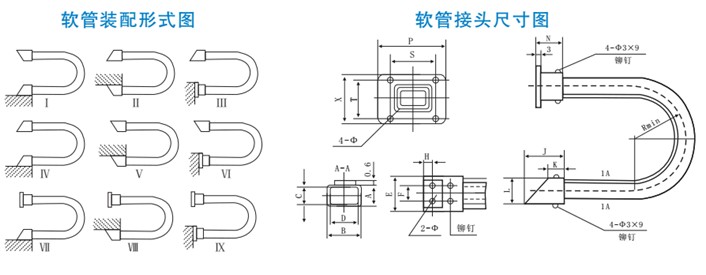

內 徑	外 徑	C	D	E	F	G	H	I	L	J	K	N	P	S	X	T	O	R	軸向拉力	重量
22*32	27.5*36.7	20	35	38	18	25	22	10	23	45	20	40	75	60	55	38	5.5	60	35	1.3
25*50	31.5*54.5	30	55	58	30	35	25	10	33	60	25	50	900	75	60	45	5.5	90	40	1.75
35*60	40.1*64.4	40	65	69	40	45	25	10	44	70	30	50	100	80	70	52	5.5	100	50	2.1
38*73	43.7*77.8	43	78	82	50	55	35	10	47	75	35	50	105	85	82	62	6.5	110	60	2.36
40*80	45.4*84.7	45	85	89	50	65	50	15	49	90	40	55	120	100	90	68	8.5	120	70	2.5
52*102	57.5*107.8	57	107	113	65	80	50	15	63	105	45	60	140	120	100	80	8.5	140	75	2.85
60*120	67.5*127.7	68	128	131	90	90	80	20	71	135	45	70	170	146	110	84	9	180	80	3.15
60*130	65.1*134.4	68	138	141	95	100	90	20	71	140	50	75	180	150	120	90	9	180	80	3.25
72*162	78.4*168.2	86	180	184	120	120	100	20	82	150	60	80	210	180	130	100	9	210	80	4.

矩形金屬軟管的選擇

?1、內高:選擇內置電纜,油管,氣管,水管等中最粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。

?2、內寬:選擇較粗的一些電纜,油管,氣管,水管等,其外徑之和作為拖鏈內寬的參考,并留有至少10%的寬度空間。

?3、彎曲半徑:選擇內置電纜,油管,氣管,水管等中最大的彎曲半徑作為參考值,并留有10%以上的空間。

4、長度

5、連接器樣式

訂購矩形金屬軟管型號如下：
JR-A×B×L-連接形式

例：25×50×1200-I
25×50×1200-|||


訂購JR-2矩形金屬軟管需注意規格、型號及裝配形式。如果有不解請咨詢我公司專業人員。咨詢電話：0317-6345330
